ZBG（NBS）型周邊傳動刮泥機
分類：沉淀、排泥設備
閱讀次數：
ZBG（NBS）型周邊傳動刮泥機型號表示方式
用途
主要用于輻流式初沉，二沉池的排泥，也可用于濃縮池的排泥，是一種新型的刮泥機。
工作原理及構造
驅動裝置推動工作橋沿池平面旋轉，工作橋帶動刮臂旋轉，固定于刮臂上的刮板將泥由池邊逐漸刮至池中心的集泥斗中，刮泥板曲線為對數螺旋線形，受力均勻，刮泥徹底，當池底遇有障礙物時，能自動讓耙，保護機器不受傷害。驅動裝置可有扭矩保護裝置，工作更加安全。
特點
;
1. 主梁除傳統碳鋼制作外，還可采用鋁合金或不銹鋼制作，適用范圍廣，裝飾效果好。
2. 采用新型鉸支結構，使刮泥機的承載狀況更好，減少了運行功率，降低了運行成本。
3. 安全性能好，遇有較大障礙物時，刮板會自動讓耙，若配力矩保護裝置，安全性能更高。
4. 傳動裝置進行了優化設計，效率更高，外形更趨美觀，更可按照用戶要求配進口減速機或軸裝式減速機，更美觀耐用。
5. 刮泥板采用對數螺旋線型，刮泥效果好。

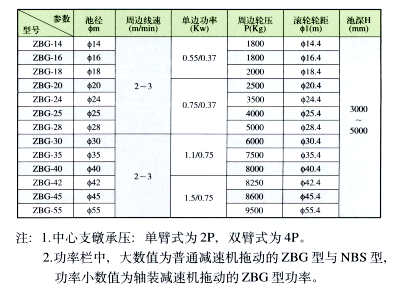

外形尺寸與性能參數

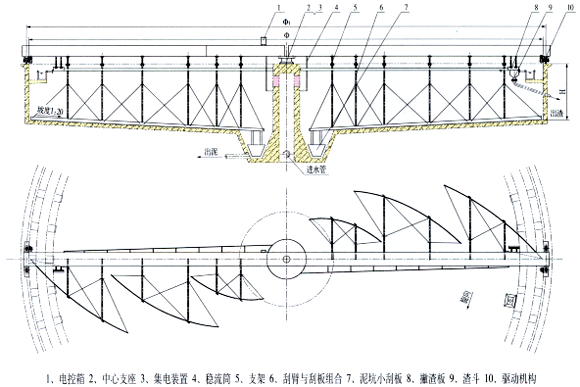

沉淀池周邊傳動刮泥機外形結構圖（全橋式）

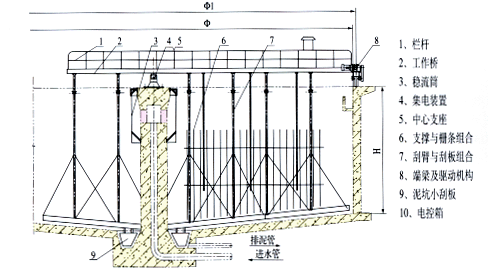

NBS濃縮池周邊傳動刮泥機外形結構圖（半橋式）

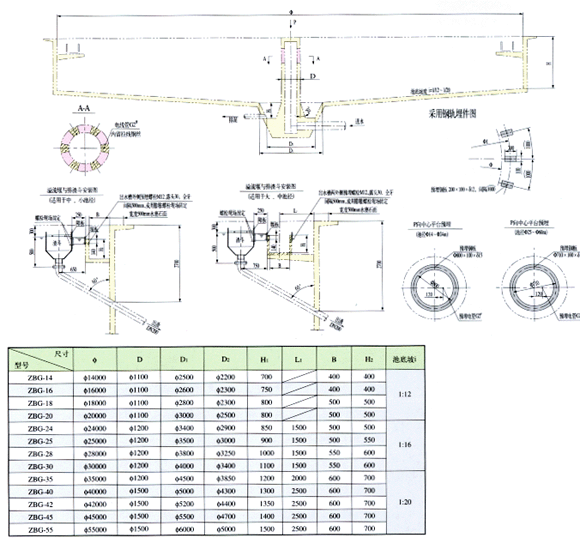

土建預埋件圖
訂貨說明
1. 需要撇渣裝置、出流堰板、玻璃鋼出水槽時，請注明。
2. 注明主梁及水下部件的材質（碳鋼、不銹鋼、鋁合金），防腐有特殊要求時請注明。
3. 本機行走輪及動輪為鐵心膠輪，若需要鋼輪行走時，請注明，并鋪設鋼軌。
